一、WDZN-KYJYP2  WDZN-KYJEP2低煙無鹵耐火電纜執行標準：企業標準

二、WDZN-KYJYP2  WDZN-KYJEP2低煙無鹵耐火電纜的說明

低煙無鹵屏蔽電纜可分為低煙無鹵阻燃系列和低煙無鹵耐火系列。

低煙無鹵阻燃電纜具有難以著火并具有阻止或蔓延的能力，而且，一旦著火，它具有無鹵，低煙，無毒，無腐蝕等特性。適用于如高層建筑，賓館，醫院，地鐵，核電站，隧道，發電廠，礦山，石油，化工等。

低煙無鹵耐火電纜除滿足低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力。主要用于火災報警，消防設備，排煙設備，以及緊急通道運輸，照明等應急設施的供電線路中需要耐火的場所。

（1）、低煙無鹵耐火電纜的阻燃等級

   根據GB/T18380.3-2002規定的試驗條件，低煙無鹵電纜的阻燃等級分為A、B、C、D四個等級。

（2）、低煙無鹵耐火電纜絕緣采用不含鹵素的交聯聚乙烯，護套采用了不含鹵素的聚烯烴材

料，所以組成電纜的所有材料都不含鹵素。電纜燃燒時釋放的煙霧量很少，它不會產生很濃的酸霧，有毒氣體，毒性很小。

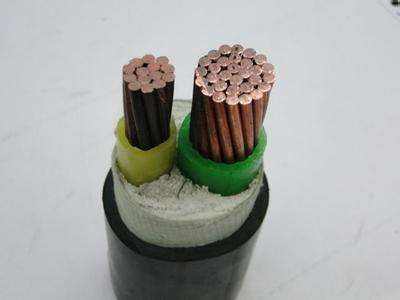

 三、產品結構：

四、低煙無鹵電纜產品表示方法

 （1）、低煙無鹵電纜型號由燃燒特性代號和電纜型號兩部分組成

 燃燒特性

用途代號

材料代號

（2）、產品用型號，額定電壓，芯數，標稱截面和本標準號表示。

  例如：

       額定電壓600/1000V交聯聚乙烯絕緣絕緣聚烯烴護套阻燃B類低煙無鹵電纜，3芯，240m㎡。

       表示為：WDZB-YJY 600/1000V 3*240 Q/TEC16.05-2005

五、電纜的型號及名稱。 見表

六、WDZN-KYJYP2  WDZN-KYJEP2低煙無鹵屏蔽電纜適用特性

1、  控制電纜的額定電壓U。/U為450/750V。

2、  電纜長期允許工作溫度不超過90℃。

3、  安裝時環境溫度不宜低于0℃

4、  電纜安裝時的zui小彎曲半徑

A、  低煙無鹵阻燃，耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。

B、 低煙無鹵阻燃，耐火電力電纜的zui小彎曲半徑。見下表：（D電纜的外徑）

5、  多芯電纜中性線導體標稱截面。見下表：

 6、  單芯電纜導電線芯為圓形，16 mm2及以上者可以緊壓。多芯電纜線芯截面為35 mm2及一下者，其線芯為圓形，線芯截面為50 mm2及以上者為扇形，瓦型，或半圓形。四芯電纜中第四芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6 mm2及以下者允許由單根導體構成，10 mm2及以上者由多根單線組成。成型導體（扇形，瓦型或半圓形）應當緊壓。

七、主要性能

1、  低煙無鹵阻燃型

1）  阻燃性能應能通過GB18380的成束電纜燃燒試驗。試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m，或單根垂直燃燒試驗。

2）  鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度（1L水中PH≥4.3 電導率值應不超過10us/mm）

3）  煙密度試驗應能通過GB/T17651.2-1998電纜或光纖在特點條件下燃燒的煙密度測定（透光率的zui小值≥60%）

4）  導體直流電阻符合GB/T3956的規定

5）  工頻耐壓試驗：電力電纜應經受3500V，5min不擊穿。控制電纜應經受3000V，5min不擊穿。

6）  應經受-15℃的低溫卷繞試驗或低溫沖擊試驗，試驗后試樣表面應無目力可見裂紋。

2、  低煙無鹵耐火型

除滿足阻燃低煙無鹵型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下電纜或光纖的線路完整性試驗中的規定，在750℃，90min燃燒，2A熔絲不容斷。

八、交貨長度

電纜的交貨長度應不小于100 m,,計量誤差應不大于±0.5%。根據雙方協議，允許以任何長度的電纜交貨

  九、包裝標志及運輸

1、 電纜可采用成圈或成盤包裝。當采用成盤包裝時，電纜應妥善包裝在電纜盤上交貨，電纜伸出的長度應不小于300 m m，端頭上應用電纜封套可靠密封。

2、 成盤包裝時，每根電纜包裝上應附有產品質量證明單，證明單放在不透水的袋內，并固定在電纜盤側。
